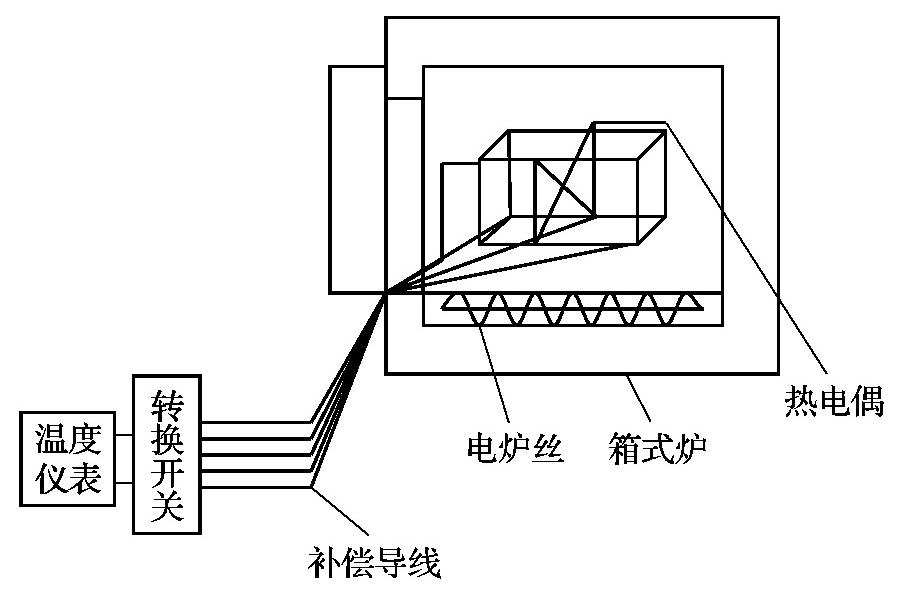

先根據箱式爐（天津泰斯特儀器有限公司）測溫區的尺寸設計測溫架的大小和形狀, 確定5個或9個測溫點;再將標準器熱電偶測量端固定在測溫架的各個測溫點位置上;然后將測溫架裝入爐內, 熱電偶參考端引出爐外, 依標記序號分別通過轉換開關與測量儀器連接;最后關閉爐門, 通電升溫, 檢測人員通過測量儀器讀取數據。溫度校準裝置測量箱式爐示意圖如下圖所示。

天津泰斯特程控箱式電阻爐型號SX2-4-10N剖析圖

在溫場測試操作實踐中, 會遇到一些具體問題:
1) 為了保證溫場均勻度、穩定度不受影響, 廠家生產的箱式電阻爐的爐門與爐壁契合度越來越高, 密閉效果越來越好, 不便于采用從爐門縫隙將熱電偶引出的方法。
2) 由于不同型號的箱式電阻爐爐內容積各不相同, 靠檢驗檢測機構提供測溫支架進行檢測, 會造成不配套, 影響測量結果。
3) 大部分企業使用的SX2系列箱式爐, 爐內空間不大。把測溫架置入爐內, 關閉爐門時, 會拉動補償導線, 引起爐內熱電偶測量位置的變化, 從而影響測量結果的準確性。
4) 標準熱電偶價格較高。在多次頻繁的檢測中, 不斷的被箱式電阻爐的爐門擠壓, 可能導致?lián)p壞, 增加檢測成本。
5) 部分箱式電阻爐加熱絲裸露在爐膛內, 檢測時熱電偶容易接觸到加熱電爐絲, 會引發設備故障, 存在安全隱患。

數據處理分四部分闡述了爐溫均勻度、爐溫穩定度、爐溫偏差、爐溫最大溫差的計算方法, 在7.4.3爐溫偏差計算中出現的名詞“標稱溫度”, 規范沒有作詳細解釋。這就造成了對標稱溫度的選擇, 不同的操作人員有不同的理解。

一般來說, 當箱式爐顯示值與設定值相吻合并持續一段時間后, 操作人員可以判斷該設備溫場相對穩定并開始進行校準, 該設備的設定值或顯示值均可作為標稱溫度代入公式計算。當箱式爐顯示值與設定值始終有較大誤差, 且誤差值持續不變時, 操作人員也可判斷該設備溫場相對穩定并開始進行校準, 此時, 標稱溫度應選擇設備顯示值代入公式計算, 并在原始記錄上予以說明, 設備設定值只能作為箱式爐溫場真實情況的參考, 不予使用。
